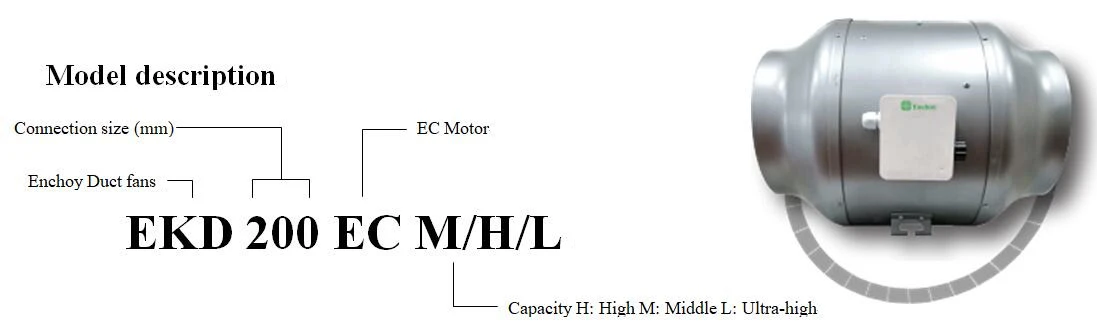

Kipas Aliran Campuran

• Kipas digunakan untuk pengangkutan udara "bersih", yang tidak dimaksudkan untuk bahan-bahan berbahaya, bahan peledak, debu pengisaran, jelaga, dan lain-lain .

• Kipas dilengkapi dengan motor induksi pemutar luaran yang tidak segerak dengan penggerak bola tertutup bebas penyelenggaraan .

• Kapasitor mempunyai hayat terhingga dan harus ditukar selepas 45, 000 jam opera-tion (kira-kira 5 tahun) untuk mendapatkan fungsi maksimum . kapasitor yang cacat boleh menyebabkan kerosakan .

• Untuk mencapai masa hidup maksimum untuk pemasangan dalam persekitaran lembap atau sejuk, kipas harus beroperasi secara berterusan .

• Kipas boleh dipasang di luar atau dalam persekitaran lembap yang lain . Pastikan rumah kipas dilengkapi dengan saliran .

• Kipas boleh dipasang di mana -mana kedudukan .

• Kipas mesti dipasang mengikut label arah udara pada kipas .

• Kipas mesti disambungkan ke saluran atau dilengkapi dengan gril keselamatan .

• Kipas harus dipasang dengan cara yang selamat dan pastikan tidak ada objek asing yang tertinggal .

• Kipas harus dipasang dengan cara yang menjadikan perkhidmatan dan penyelenggaraan mudah .

• Kipas harus dipasang dengan cara getaran tidak dapat dialihkan ke saluran atau bangunan .

• Untuk mengawal kelajuan, pengubah, triac atau penukar frekuensi boleh disambungkan .

• Rajah pendawaian digunakan di bahagian dalam kotak simpang atau secara berasingan tertutup .

• Kipas mesti dipasang dan disambungkan secara elektrik dengan cara yang betul berasaskan .

• Sentiasa gunakan Thermocontact dalaman, lihat Rajah Pendawaian .

• Pemasangan elektrik mesti dibuat oleh juruelektrik yang diberi kuasa .

• Pemasangan elektrik mesti disambungkan ke penukar bebas ketegangan yang terletak di dalam negara atau dengan penukar kepala terkunci .

Apabila bermula, pastikan bahawa:

• Semasa tidak melebihi lebih daripada +5% daripada apa yang dinyatakan pada label .

• Voltan penyambung berada di antara +6% hingga -10% daripada voltan undian .

• Tiada bunyi muncul ketika memulakan kipas .

• Arah putaran pada 3- motor fasa mengikut label .

• Kipas mesti diangkut dalam pembungkusannya sehingga pemasangan . Ini menghalang ganti rugi pengangkutan, calar dan kipas dari mendapatkan kotor .

• Perhatian, perhatikan tepi tajam dan sudut .

• Sebelum perkhidmatan, penyelenggaraan atau pembaikan bermula, kipas mesti bebas ketegangan dan pendesak mesti berhenti .

• Pertimbangkan berat kipas semasa mengeluarkan atau membuka peminat yang lebih besar untuk mengelakkan jamming dan contusions .

• Kipas mesti dibersihkan apabila diperlukan, sekurang -kurangnya sekali setahun untuk mengekalkan kapasiti dan untuk mengelakkan, ketidakseimbangan yang boleh menyebabkan kerosakan yang tidak perlu pada galas .

• Galas kipas bebas penyelenggaraan dan harus diperbaharui hanya apabila diperlukan .

• Semasa membersihkan kipas, pembersihan tekanan tinggi atau penyambungan kuat tidak boleh digunakan .

• Pembersihan harus dilakukan tanpa menghilangkan atau merosakkan pendesak .

• Pastikan tiada bunyi dari kipas .

1. Pastikan terdapat ketegangan pada kipas .

2. Potong ketegangan dan sahkan bahawa pendesak tidak disekat .

3. Periksa pelindung termokontact/motor . Jika ia terputus penyebab overheating mesti dijaga, tidak boleh diulang . untuk memulihkan thermo-protektor manual {} Menetapkan semula pada motor . Jika ia mempunyai pelindung termo automatik, penetapan semula akan dilakukan secara automatik apabila motor sejuk.

4. Pastikan kapasitor disambungkan, (fasa tunggal sahaja) mengikut gambarajah pendawaian .

5. Jika kipas masih tidak berfungsi, perkara pertama yang perlu dilakukan ialah memperbaharui kapasitor .

6. Jika tiada kerja ini, hubungi pembekal kipas anda .

7. Jika kipas dikembalikan kepada pembekal, ia mesti dibersihkan, kabel motor tidak rosak dan laporan ketidakpatuhan terperinci tertutup .

Waranti hanya sah di bawah syarat bahawa kipas digunakan mengikut "arahan yang dipaksa" ini "{0}}

Rajah . 1:

Keluk kipas menerangkan kapasiti kipas, i . e . Aliran kipas pada tekanan yang berbeza pada voltan input acident .

Rajah kipas mempunyai tekanan di Pascal, PA, pada paksi menegak dan aliran dalam meter padu sesaat, m³/s, pada paksi mendatar .

Titik pada lengkung kipas yang menunjukkan tekanan dan aliran semasa dipanggil titik kerja peminat . Dalam contoh kami ia ditandakan dengan p .

Jika tekanan meningkat di saluran, titik kerja bergerak di sepanjang lengkung kipas dan oleh itu aliran yang lebih rendah diperolehi . Dalam contoh titik kerja akan bergerak .

Rajah . 2:

Barisan sistem menerangkan jumlah tingkah laku sistem pengudaraan (saluran, penyenyap dan valvesetc .) .

Di sepanjang garis sistem ini, s, pointis kerja berpindah dari P2 ke P3 sebagai kelajuan putaran berubah .

Langkah -langkah voltan yang berbeza dengan EG . Transformer menghasilkan lengkung kipas yang berbeza, 135 V dan230 V, ditunjukkan dalam contoh .

Rajah . 3:

Lengkung kipas kami membentangkan jumlah tekanan dalam Pascal . jumlah tekanan=static + pres-sure dinamik .

Tekanan statik adalah tekanan kipas berbanding dengan tekanan atmosfera . adalah tekanan ini yang akan mengatasi kehilangan tekanan sistem pengudaraan .

Tekanan dinamik adalah tekanan yang dihitung yang timbul di outlet kipas, dan disebabkan oleh halaju udara . tekanan dinamik dengan demikian menggambarkan bagaimana kipas berfungsi . tekanan dinamik yang ditunjukkan dengan tekanan yang tinggi, kehilangan . Jika kehilangan tekanan dalam sistem diketahui, kipas yang perbezaan antara jumlah dan tekanan dinamik sepadan dengan kehilangan tekanan dalam sistem mesti dijumpai .

Data bunyi dalam risalah ini berdasarkan definisi berikut: dalam sistem mesti dijumpai .

Titik yang mana data bunyi dibentangkan di sepanjang garis sistem yang ditakrifkan oleh tekanan dan aliran yang dinyatakan dalam data bunyi bunyi setiap kipas . Terdapat tiga jenis bunyi dalam jadual ini; Bunyi masuk dan keluar diukur di saluran, manakala bunyi sekitarnya diukur di luar sistem kipas dan saluran . untuk semua jenis bunyi ini, tahap kuasa bunyi dibentangkan dalam jalur oktaf . saluran .

Pengukuran bunyi di Enchoy dibuat mengikut standard ISO dan dengan peminat di perumahan mereka kerana ini dekat dengan nilai realiti .

ISO-Method:Pengukuran dibuat dalam saluran dengan reka bentuk yang ditentukan dan sambungan yang tidak mencerminkan . pengukuran dan pengiraan dibuat dalam 1/1 octave band .

Pengukuran kipas tanpa perumahan itu diselesaikan dalam bunyi yang lebih rendah . persatuan perdagangan Ashrae di Amerika Syarikat, dinyatakan dalam penggunaan data bunyi pengeluar, bahawa hasil pengukuran bunyi kipas tanpa perumahannya adalah

AMCA-METHOD:Pengukuran diperbuat daripada kipas dengan keluar perumahan di dalam bilik anechoic, yang menghasilkan tahap bunyi yang lebih rendah .

Ketepatan pengukuran

Apabila membangunkan kaedah pengukuran untuk tahap kuasa bunyi untuk saluran, organisasi piawaian antarabangsa, ISO, juga menganalisis ketidaktepatan pengukuran dalam jalur oktaf yang berbeza (ketepatan 90%) .

Tahap kuasa bunyi

Tahap kuasa bunyi, LW (a) digunakan untuk mengira bunyi dari keseluruhan sistem pengudaraan . sistem ini boleh menjadi komposisi gril, peredam dan penyebar misalnya .

Tahap kuasa bunyi adalah nilai yang diukur mengikut piawaian, dan ia tidak memberitahu bagaimana bunyi muncul sebagai kuasa bunyi bebas daripada ciri-ciri penempatan kipas . untuk menyerupai telinga manusia, penapis A digunakan dengan LW (a) yang diukur dalam dB (a)

Tahap tekanan bunyi

Tahap tekanan bunyi, LP atau LP (A), menceritakan bagaimana telinga manusia mendaftar bunyi . ia bergantung pada tahap kuasa bunyi, jarak dari sumber, sekatan penyebaran dan ciri -ciri akustik bilik .

Tahap tekanan bunyi dibentangkan untuk bilik dengan bilik dengan kawasan penyerapan setara 20m². 7 db Perbezaan sesuai dengan jarak ca 3m, di mana bunyi dipancarkan dalam penyebaran semispherical .

Tahap tekanan bunyi boleh dikira sebagai: lp=lw +10 log (q/4τr 2+4/a)

A=adalah kawasan penyerapan bersamaan bilik Q=ialah jenis penyebaran:

Q =1 adalah penyebaran sfera

Q =2 adalah penyebaran sfera separuh

Q =4 adalah penyebaran sfera suku

Untuk kes medan percuma, i . e . dari kipas bumbung, tahap tekanan bunyi dikalangkan sebagai: lp=lw +10 logq/4τr 2.

Dengan LW (a) TOT pada 63dB (a), jarak 5 meter, penyebaran separa spherica dan kes medan percuma, hasilnya ialah LP (a) =63+10 log2/4τ 5²=63-22=41 db (a)

Dan pada 10 meter: lp (a) =63+10 log2/4τ 10²=63-28=35 db (a)
