Siri EK Pekeliling Pekeliling Dalam Talian
Reka bentuk baru
Reka bentuk cincin meterai ganda mengurangkan tahap bunyi bising, kapasiti yang lebih tinggi dan tekanan statik .
01
Kelajuan dikawal
Kelajuan kipas boleh dikawal steplessly .
02
Perlindungan terlalu panas
Motor mempunyai hubungan terma bersepadu dengan reset automatik .
03
Rintangan kelembapan
Selongsong dihasilkan dengan keluli dan serbuk yang dilapisi untuk rintangan kakisan yang tinggi .
04
Pemasangan mudah
Sambungan saluran bulat dengan kurungan khas dan clamper, memudahkan pemasangan .
05
Aksesori konfigurasi sistem lengkap
Semua aksesori kipas yang berkaitan seperti gabenor, pendakap pemasangan, pengapit, injap cek, muffler, bekalan udara dan saluran keluar, pengambilan udara tingkap, pengambilan udara dinding, penutup hujan keluli tahan karat, kotak penapis, injap pengimbang diri, dan lain-lain .
Siri EK Siri Maksimum Udara 1873m3/H, tekanan maksimum 841PA, saiz antara muka dari 100mm -400 mm .
Tempat yang berkenaan
Peminat Saluran Pekeliling EK dengan aplikasi luas dalam bangunan / kapal / hotel / pejabat / rumah atau sebagai penggemar penggalak untuk saluran panjang, motor EC yang lebih cekap dan penjimatan tenaga boleh digunakan untuk semua peminat siri EK dan bukannya AC Motor .

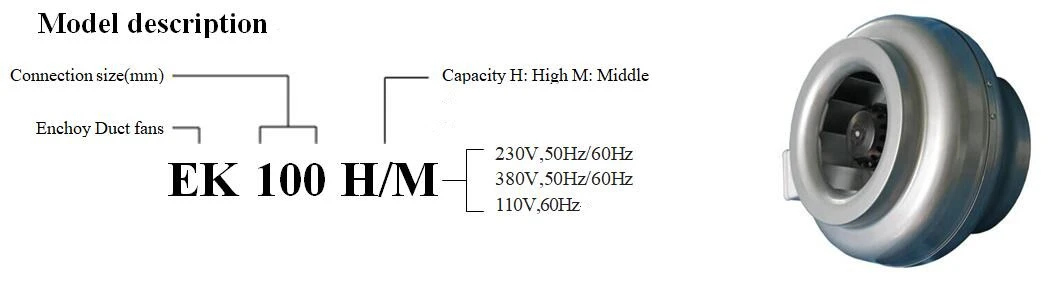

Penerangan Model
Penerangan Fakta Kipas Umum
• Kipas digunakan untuk pengangkutan udara "bersih", yang tidak dimaksudkan untuk bahan-bahan berbahaya, bahan peledak, debu pengisaran, jelaga, dan lain-lain .
• Kipas dilengkapi dengan motor induksi pemutar luaran yang tidak segerak dengan penggerak bola tertutup bebas penyelenggaraan .
• Kapasitor mempunyai hayat terhingga dan harus ditukar selepas 45, 000 jam opera-tion (kira-kira 5 tahun) untuk mendapatkan fungsi maksimum . kapasitor yang cacat boleh menyebabkan kerosakan .
• Untuk mencapai masa hidup maksimum untuk pemasangan dalam persekitaran lembap atau sejuk, kipas harus beroperasi secara berterusan .
• Kipas boleh dipasang di luar atau dalam persekitaran lembap yang lain . Pastikan rumah kipas dilengkapi dengan saliran .
• Kipas boleh dipasang di mana -mana kedudukan .
Pemasangan
• Kipas mesti dipasang mengikut label arah udara pada kipas .
• Kipas mesti disambungkan ke saluran atau dilengkapi dengan gril keselamatan .
• Kipas harus dipasang dengan cara yang selamat dan pastikan tidak ada objek asing yang tertinggal .
• Kipas harus dipasang dengan cara yang menjadikan perkhidmatan dan penyelenggaraan mudah .
• Kipas harus dipasang dengan cara getaran tidak dapat dialihkan ke saluran atau bangunan .
• Untuk mengawal kelajuan, pengubah, triac atau penukar frekuensi boleh disambungkan .
• Rajah pendawaian digunakan di bahagian dalam kotak simpang atau secara berasingan tertutup .
• Kipas mesti dipasang dan disambungkan secara elektrik dengan cara yang betul berasaskan .
• Sentiasa gunakan Thermocontact dalaman, lihat Rajah Pendawaian .
• Pemasangan elektrik mesti dibuat oleh juruelektrik yang diberi kuasa .
• Pemasangan elektrik mesti disambungkan ke penukar bebas ketegangan yang terletak di dalam negara atau dengan penukar kepala terkunci .
Operasi
Apabila bermula, pastikan bahawa:
• Semasa tidak melebihi lebih daripada +5% daripada apa yang dinyatakan pada label .
• Voltan penyambung berada di antara +6% hingga -10% daripada voltan undian .
• Tiada bunyi muncul ketika memulakan kipas .
• Arah putaran pada 3- motor fasa mengikut label .
Cara mengendalikan
• Kipas mesti diangkut dalam pembungkusannya sehingga pemasangan . Ini menghalang ganti rugi pengangkutan, calar dan kipas dari mendapatkan kotor .
• Perhatian, perhatikan tepi tajam dan sudut .
Penyelenggaraan
• Sebelum perkhidmatan, penyelenggaraan atau pembaikan bermula, kipas mesti bebas ketegangan dan pendesak mesti berhenti .
• Pertimbangkan berat kipas semasa mengeluarkan atau membuka peminat yang lebih besar untuk mengelakkan jamming dan contusions .
• Kipas mesti dibersihkan apabila diperlukan, sekurang -kurangnya sekali setahun untuk mengekalkan kapasiti dan untuk mengelakkan, ketidakseimbangan yang boleh menyebabkan kerosakan yang tidak perlu pada galas .
• Galas kipas bebas penyelenggaraan dan harus diperbaharui hanya apabila diperlukan .
• Semasa membersihkan kipas, pembersihan tekanan tinggi atau penyambungan kuat tidak boleh digunakan .
• Pembersihan harus dilakukan tanpa menghilangkan atau merosakkan pendesak .
• Pastikan tiada bunyi dari kipas .
Pengesanan kesalahan
1. Pastikan terdapat ketegangan pada kipas .
2. Potong ketegangan dan sahkan bahawa pendesak tidak disekat .
3. Periksa pelindung termokontact/motor . Jika ia terputus penyebab overheating mesti dijaga, tidak boleh diulang . untuk memulihkan thermo-protektor manual {} Menetapkan semula pada motor . Jika ia mempunyai pelindung termo automatik, penetapan semula akan dilakukan secara automatik apabila motor sejuk.
4. Pastikan kapasitor disambungkan, (fasa tunggal sahaja) mengikut gambarajah pendawaian .
5. Jika kipas masih tidak berfungsi, perkara pertama yang perlu dilakukan ialah memperbaharui kapasitor .
6. Jika tiada kerja ini, hubungi pembekal kipas anda .
7. Jika kipas dikembalikan kepada pembekal, ia mesti dibersihkan, kabel motor tidak rosak dan laporan ketidakpatuhan terperinci tertutup .
Jaminan
Waranti hanya sah di bawah syarat bahawa kipas digunakan mengikut "arahan yang dipaksa" ini "{0}}
Penjelasan tekanan / aliran-kurva
Rajah . 1:
Keluk kipas menerangkan kapasiti kipas, i . e . Aliran kipas pada tekanan yang berbeza pada voltan input acident .
Rajah kipas mempunyai tekanan di Pascal, PA, pada paksi menegak dan aliran dalam meter padu sesaat, m3/s, pada paksi mendatar .
Titik pada lengkung kipas yang menunjukkan tekanan dan aliran semasa dipanggil titik kerja peminat . Dalam contoh kami ia ditandakan dengan p .
Jika tekanan meningkat di saluran, titik kerja bergerak di sepanjang lengkung kipas dan oleh itu aliran yang lebih rendah diperolehi . Dalam contoh titik kerja akan bergerak .
Rajah . 2:
Barisan sistem menerangkan jumlah tingkah laku sistem pengudaraan (saluran, penyenyap dan valvesetc .) .
Di sepanjang garis sistem ini, s, pointis kerja berpindah dari P2 ke P3 sebagai kelajuan putaran berubah .
Langkah -langkah voltan yang berbeza dengan EG . Transformer menghasilkan lengkung kipas yang berbeza, 135 V dan230 V, ditunjukkan dalam contoh .
Rajah . 3:
Lengkung kipas kami membentangkan jumlah tekanan dalam Pascal . jumlah tekanan=static + pres-sure dinamik .
Tekanan statik adalah tekanan kipas berbanding dengan tekanan atmosfera . adalah tekanan ini yang akan mengatasi kehilangan tekanan sistem pengudaraan .
Tekanan dinamik adalah tekanan yang dihitung yang timbul di outlet kipas, dan disebabkan oleh halaju udara . tekanan dinamik dengan demikian menggambarkan bagaimana kipas berfungsi . tekanan dinamik yang ditunjukkan dengan tekanan yang tinggi, kehilangan . Jika kehilangan tekanan dalam sistem diketahui, kipas yang perbezaan antara jumlah dan tekanan dinamik sepadan dengan kehilangan tekanan dalam sistem mesti dijumpai .
Penjelasan data bunyi
Data bunyi dalam risalah ini berdasarkan definisi berikut: dalam sistem mesti dijumpai .
Titik yang mana data bunyi dibentangkan di sepanjang garis sistem yang ditakrifkan oleh tekanan dan aliran yang dinyatakan dalam data bunyi bunyi setiap kipas . Terdapat tiga jenis bunyi dalam jadual ini; Bunyi masuk dan keluar diukur di saluran, manakala bunyi sekitarnya diukur di luar sistem kipas dan saluran . untuk semua jenis bunyi ini, tahap kuasa bunyi dibentangkan dalam jalur oktaf . saluran .
Pengukuran bunyi di Enchoy dibuat mengikut standard ISO dan dengan peminat di perumahan mereka kerana ini dekat dengan nilai realiti .
ISO-Method:Pengukuran dibuat dalam saluran dengan reka bentuk yang ditentukan dan sambungan yang tidak mencerminkan . pengukuran dan pengiraan dibuat dalam 1/1 octave band .
Pengukuran kipas tanpa perumahan itu diselesaikan dalam bunyi yang lebih rendah . persatuan perdagangan Ashrae di Amerika Syarikat, dinyatakan dalam penggunaan data bunyi pengeluar, bahawa hasil pengukuran bunyi kipas tanpa perumahannya adalah
AMCA-METHOD:Pengukuran diperbuat daripada kipas dengan keluar perumahan di dalam bilik anechoic, yang menghasilkan tahap bunyi yang lebih rendah .
Ketepatan pengukuran
Apabila membangunkan kaedah pengukuran untuk tahap kuasa bunyi untuk saluran, organisasi piawaian antarabangsa, ISO, juga menganalisis ketidaktepatan pengukuran dalam jalur oktaf yang berbeza (ketepatan 90%) .
| Band Octave (HZ) | 63 | 125 | 250 | 500 |
| Ketidaktepatan (DB) | ±5.0 | ±3.4 | ±2.6 | ±2.6 |
| Band Octave (HZ) | 1000 | 2000 | 4000 | 8000 |
| Ketidaktepatan (DB) | ±2.6 | ±2.9 | ±3.6 | ±5.0 |
Tahap kuasa bunyi
Tahap kuasa bunyi, LW (a) digunakan untuk mengira bunyi dari keseluruhan sistem pengudaraan . sistem ini boleh menjadi komposisi gril, peredam dan penyebar misalnya .
Tahap kuasa bunyi adalah nilai yang diukur mengikut piawaian, dan ia tidak memberitahu bagaimana bunyi muncul sebagai kuasa bunyi bebas daripada ciri-ciri penempatan kipas . untuk menyerupai telinga manusia, penapis A digunakan dengan LW (a) yang diukur dalam dB (a)
Tahap tekanan bunyi
Tahap tekanan bunyi, LP atau LP (A), menceritakan bagaimana telinga manusia mendaftar bunyi . ia bergantung pada tahap kuasa bunyi, jarak dari sumber, sekatan penyebaran dan ciri -ciri akustik bilik .
Tahap tekanan bunyi dibentangkan untuk bilik dengan bilik dengan kawasan penyerapan setara 20m2. 7 db Perbezaan sesuai dengan jarak ca 3m, di mana bunyi dipancarkan dalam penyebaran semispherical .
Tahap tekanan bunyi boleh dikira sebagai: lp=lw +10 log (q/4τr 2+4/a)
A=adalah kawasan penyerapan bersamaan bilik Q=ialah jenis penyebaran:
Q =1 adalah penyebaran sfera
Q =2 adalah penyebaran sfera separuh
Q =4 adalah penyebaran sfera suku
Untuk kes medan percuma, i . e . dari kipas bumbung, tahap tekanan bunyi dikalangkan sebagai: lp=lw +10 logq/4τr 2.
Dengan LW (a) TOT pada 63dB (a), jarak 5 meter, penyebaran separa spherica dan kes medan percuma, hasilnya ialah LP (a) =63+10 log2/4τ 52=63-22=41 db (a)
Dan pada 10 meter: lp (a) =63+10 log2/4τ 102=63-28=35 db (a)
